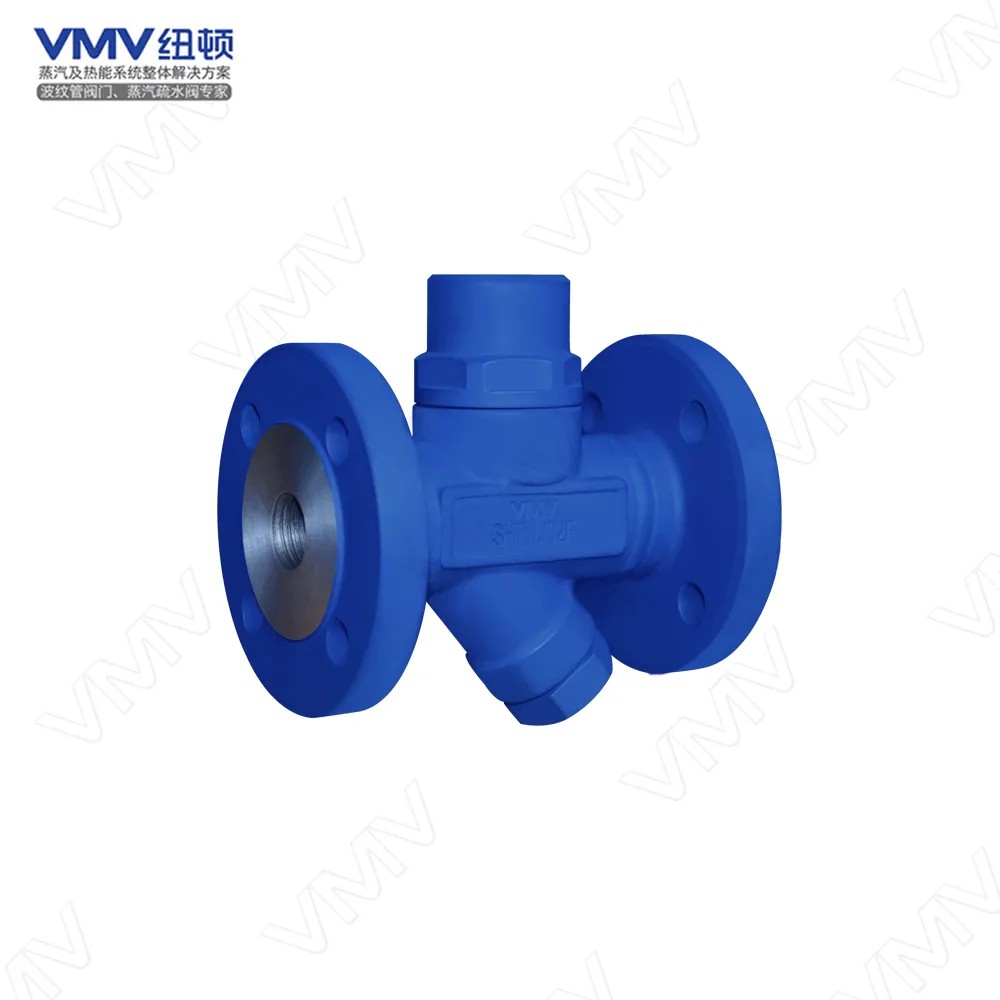

热静力疏水阀特点和工作原理

热静力疏水阀特点和工作原理

热静力(双金属)疏水阀,特点是过冷度大、长寿命、节能效果好、耐水击、外观美观大方等特点,广泛应用于伴热、蒸汽输送管道。
纽顿疏水阀的技术优势是:独特合理的结构+高精密内件。
 一、工作原理:
热静力(双金属)疏水阀依靠蒸汽和凝结水的温度差工作。热静力疏水阀的工作原理是双金属片感温元件,随蒸汽温度升高时下降受热变形,推动阀芯开关阀门。当装置起动时,管道里出现低温凝结水,双金属片是平整的,阀门处于开启位置。当凝结水温度升高,双金属片感温元件开始弯曲变形,并把阀芯推向关闭位置,阀门关闭。凝结水温度下降,双金属片感温元件变形返回,推动阀芯开启阀门,循环工作。


二、结构特点:
1.阀体、阀盖全部锻钢A105材质。
2.阀瓣、阀座采用特殊不锈钢材质,通过热处理,其中阀瓣硬度高达HRC55,提高了疏水阀使用寿命。
3.进口双金属片保证精密的温度控制。
4.关闭系统全部采用高精密线密封结构。
5.内置过滤器,使疏水阀在洁净的环境工作。
6.背压率高达50%以上。

三、产品优势:
VMV纽顿热静力(双金属)疏水阀阀体、阀盖采用A105,凝结水排放温度可以调整,出厂时已调整为120-130℃。
热静力(双金属)疏水阀采用线密封关闭系统,无原蒸汽泄漏、无噪音、排空气能力好,充分利用凝结水的显热,节能效果好。



四、热静力(双金属)疏水阀选型及安装:
热静力(双金属)疏水阀连续排水,正常出厂产品SHT16排放温度120-130℃,SHT32排放温度140-150℃(用户可自行调节),如有过冷度要求订货时注明。热静力(双金属)疏水阀背压率可达50%(后端管道压力/蒸汽压力),不适合闭式回收系统,适用于管道、伴热系统排除凝结水。一般选型时安全系数为2-3倍。


五、适用场合:
1.蒸汽输送管道导淋。
2.小型换热器、釜。
3.伴热系统。
4.小型盘管空气加热。
