热动力疏水阀特点和工作原理

热动力疏水阀特点和工作原理

热动力疏水阀以其体积小、排量大、节能性、长寿命、耐低温等特点,广泛应用于低、中、高压蒸汽输送管、工艺伴热、小排量的设备。
纽顿疏水阀的技术优势是:独特合理的结构+高精密内件。

一、工作原理:
热动力蒸汽疏水阀依靠蒸汽和凝结水的流速差工作。当凝结水通过阀座时流速较小,阀片打开排除凝结水;当蒸汽进入阀座因流速较大而关闭阀座,低温型疏水阀是闪蒸汽关闭阀座。

二、产品优势:
VMV纽顿热动力疏水阀低压疏水阀阀体采用A105,中压疏水阀阀体采用15CrMo。
依照伯努利方程反复计算并通过大量试验最终确定每一产品可提供低温型和饱和型。低温型排放温度较低(过冷度大)噪音小,但排空气能力差;饱和型排放接近饱和温度(过冷度小)的凝结水,噪音较大,排空气能力好。
VMV纽顿突破了热动力疏水阀不节能、噪音大、排放原蒸汽的难题,而成为最好的蒸汽管道导淋疏水阀,其优点是体积小寿命长、动作可靠、维修方便、噪音小(低温型)无原蒸汽泄漏。


三、结构特点:
1.阀体、阀盖全部锻钢/铸钢材质。
2.阀瓣、阀座采用特殊不锈钢材质,通过热处理和时效处理,在高温高压下不变性、耐磨,提高了疏水阀使用寿命。
3.不锈钢保温罩隔绝减缓热量损失,杜绝疏水阀空达现象。
4.内部结构的流体通道严格依照伯努利方程设计,结构合理。
5.内置过滤器,使疏水阀在洁净的环境工作。
6.背压率高达80%以上。


四、热动力疏水阀选型:

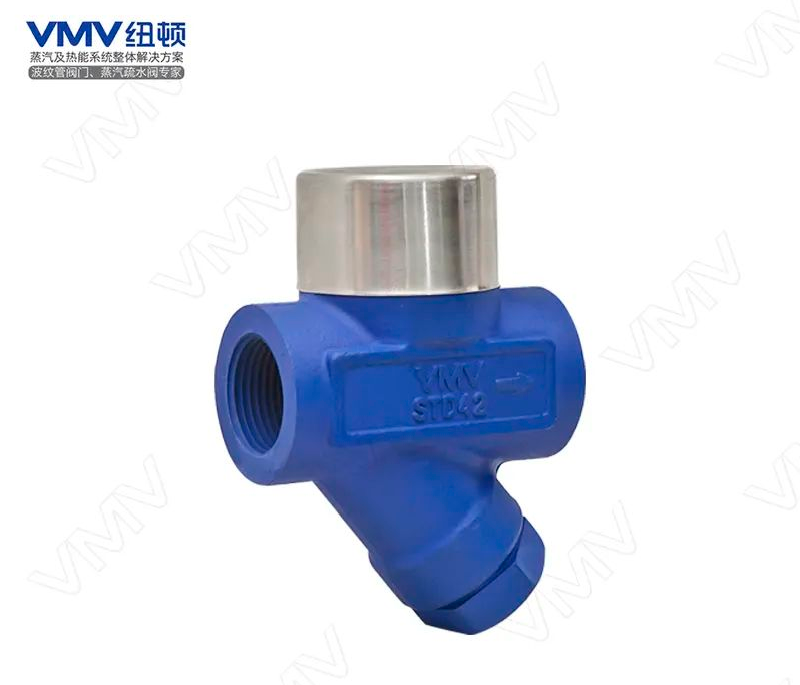

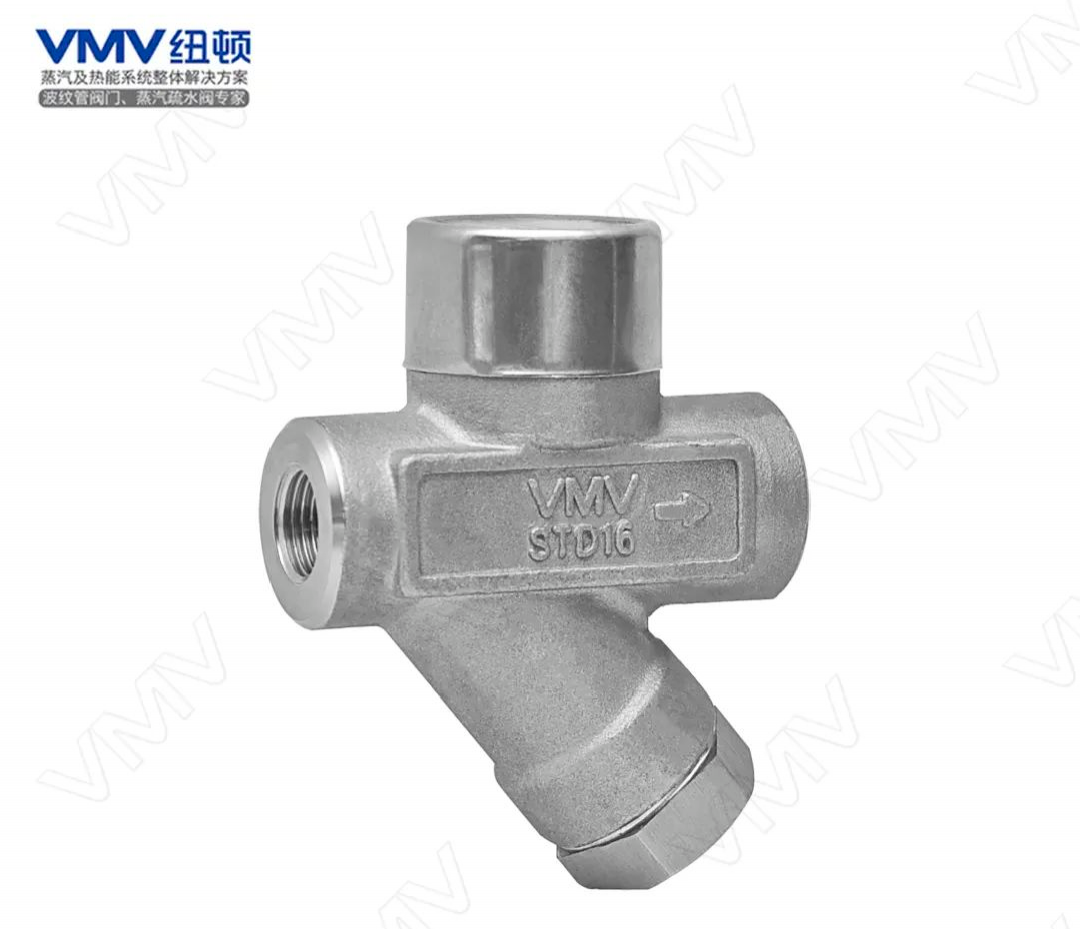

热动力疏水阀为间歇排水,正常出厂产品STD16疏水阀过冷度5-10%,STD42过冷度20-50℃,如有过冷度要求订货时注明。热动力疏水阀背压率高达80%(后端管道压力/蒸汽压力),适用于管道、小型设备排除凝结水。一般选型时安全系数为2-3倍。


五、适用场合:
1.蒸汽输送管道导淋。
2.小型换热器、釜。
3.伴热系统。
4.小型盘管空气加热。
