先导倒置桶蒸汽疏水阀结构特点、选型及安装

先导倒置桶蒸汽疏水阀结构特点、选型及安装



                                                                       先导倒置桶疏水阀



先导倒置桶疏水阀具有排量大、寿命长、节能效果好、耐水击、外表美观大方等特点,广泛应用于工艺伴热、夹套加热釜罐、再沸腾等设备。

纽顿疏水阀的技术优势是:独特合理的结构+高精密内件。

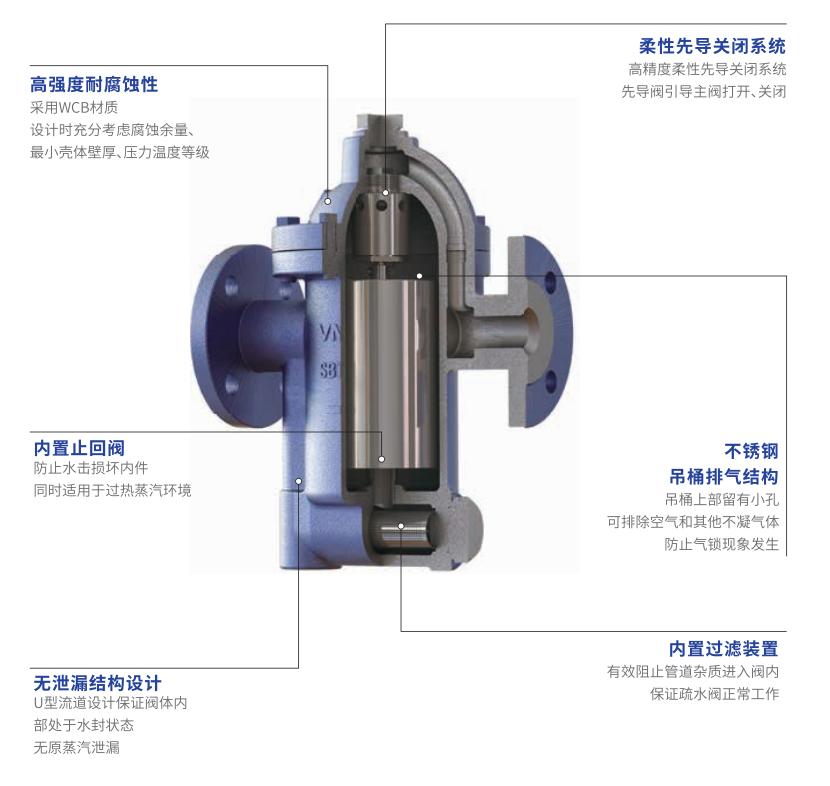

一、结构特点

VMV纽顿疏水阀设计时已经充分考虑了壳体强度及压力温度等级、铸造的工艺性、阀芯阀座关闭的严密性、水汽混合带来的冲击、阀盖垫的强度受低温环境影响等因素。



先导倒置桶蒸汽疏水阀依靠蒸汽和凝结水的密度差工作。当吊桶内充满冷凝水和不凝气体时,吊桶上部的排气孔排除不凝气体,吊桶失去浮力带动先导阀芯下移至下止点,引导主阀打开,疏水阀排水后吊桶内进入蒸汽,吊桶浮起带动先导阀和主阀上移关闭疏水阀。

先导倒置桶疏水阀最大的优点是体积小、排量大、高背压率、长寿命、动作可靠、维修方便、无原蒸汽泄漏。


二、先导倒置桶蒸汽疏水阀选型及安装

先导倒置桶蒸汽疏水阀为间歇排水,过冷度5-10℃,背压率85%以上(后端管道压力/蒸汽压力),适用于管道、小型设备排除凝结水并背压回收凝结水。一般选型时安全系数为2-3倍,空分装置、烘缸等为5-8倍。

用汽设备的凝结水量和压差是选型的重要指标,同一型号疏水阀随压差增大而排量增大,详查排量曲线。

特别提醒:请不要误认为口径大的疏水阀排量大。
